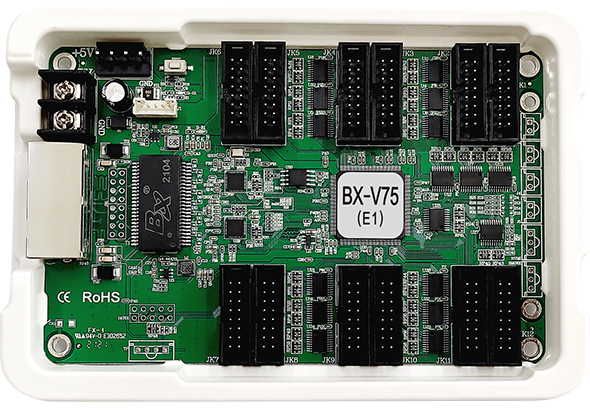

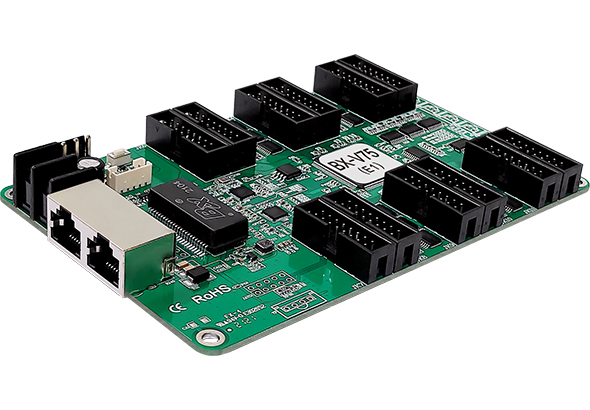

BX-V75吸收卡是yp街机最早推出的一款经典产品。历年来无数项目充分验证了其高品质显示效果和高稳固性,客户评价“简朴、易用,效果好”。
板载12组75接口,24组RGB信号输出;
集成HUB75,无需转接板,装置便捷,稳固性好。
BX-V75吸收卡是yp街机最早推出的一款经典产品。历年来无数项目充分验证了其高品质显示效果和高稳固性,客户评价“简朴、易用,效果好”。
板载12组75接口,24组RGB信号输出;
集成HUB75,无需转接板,装置便捷,稳固性好。
订单热线:
0512-36912677/88/99
支持所有BX发送卡和OVP发送装备
支持通例芯片实现高刷新、高灰度、高亮度
画质更完善,消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题
支持通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
支持静态至1/64扫描之间的恣意扫描类型
支持恣意空点,适配种种规格模组
支持数据偏移实现异形屏幕控制,支持球形屏、立方体屏、州不规则异形屏和创意显示屏
支持数据对开,显著提高刷新率,也可合理镌汰吸收卡使用数目
支持数据组恣意交流,便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
先进生产工艺,严酷品控系统,零故障出厂,返修率≤0.1%;
BX-V全系列设计支持3V-6V宽事情电压,-40°C~80°C情形温度下稳固事情。
接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。
BX-V系列吸收卡的软硬件设计充分思量用户装置、系统运行和维护时的场景,使装置更容易,运行更稳固、维护更高效。
2018年10月后批量下线的REV.C版吸收卡周全接纳第二代通讯协议,大幅提升用户体验:
⑴ 吸收卡快捷完成参数设置,一卡支持所有芯片,无需切换或升级程序;
⑵ 使用最新的驱动芯片时,快捷升级底层固件,200张内的吸收卡升级只需2.5分钟即可完成。
手艺指标 | |
---|---|
控制点数 | 单卡带载256×384像素; 板载12组75接口,24组RGB信号输出 |
灰度品级 | ≤65536级 |
灰度赔偿 | 每级灰度自力赔偿 |
通讯传输 | |
---|---|
发送装备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送装备 |
通讯距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(使用中继器无限延伸) |
传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
模组兼容性 | |
---|---|
适配模组 | 种种规格三基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
行译码IC | 支持行译码和无译码模组,支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/64扫描之间的恣意扫描类型 |
模组空点 | 支持恣意空点,适配种种规格模组 |
RGB信号 | 支持RGB信号线序无邪界说 |
主要功效 | |
---|---|
千兆网模式 | 支持电脑千兆网直接控制模式,100万像素内流通播放,无需发送卡 |
数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
数据对开 | 支持数据对开,显著提高刷新率,也可合理镌汰吸收卡使用数目 |
数据组交流 | 支持数据组恣意交流,便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布 |
异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、州不规则异形屏和创意显示屏 |
千兆口交流 | 双千兆网口不分输入输出,恣意交流使用 |
系统升级和维护 | |
---|---|
设置文件回读 | 支持回读吸收卡存储的设置信息,支持回读吸收卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大利便了系统开发、维护和功效升级, |
电气参数 | |
---|---|
事情电压 |
5V(3V~6V宽事情电压) 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》,C级达标 |
最大功率 | ≤3W |
情形顺应性 |
|
---|---|
情形温度 |
情形温度-40℃~80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》,C级达标 |
防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时一直电,故障率≤0.3% |
结构防护 |
精制塑壳托架,知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置 |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾 |
其它信息 | |
---|---|
单卡尺寸 | 143.6mm×91.7mm×17mm |
单卡重量 | 约130g |
包装信息 | 包装信息 单卡接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。 包装箱尺寸:620mm×490mm×180mm,每箱100张吸收卡。 |
