支持Modbus协议,无缝对接PLC工业装备,将种种规格LED显示屏快速接入Modbus总线的工业装备和系统。免二次开发。
隔离网络无效数据,顺应忙碌重大网络,通讯更稳固;
支持三基色 ¦ 智能描点 ¦ 情形监测;
板载种种传感器接口,板载继电器开关、2位节目选择接口;
板载100M网口+RS232+RS485+USB接口;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情形温度,3.5V-5.5V宽电压,7*24小时一直电,≤0.3%故障率。
支持Modbus协议,无缝对接PLC工业装备,将种种规格LED显示屏快速接入Modbus总线的工业装备和系统。免二次开发。
隔离网络无效数据,顺应忙碌重大网络,通讯更稳固;
支持三基色 ¦ 智能描点 ¦ 情形监测;
板载种种传感器接口,板载继电器开关、2位节目选择接口;
板载100M网口+RS232+RS485+USB接口;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情形温度,3.5V-5.5V宽电压,7*24小时一直电,≤0.3%故障率。
订单热线:
0512-36912677/88/99

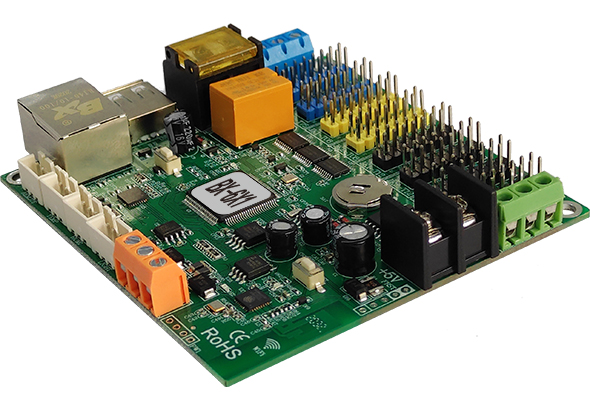

BX-6X产品专业适配Modbus工业装备和系统
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》
Modbus控制器作为BX产品线的一个细小分支,主要包括6款型号:BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。
其中BX-Y1M主要用于全彩LED显示屏、更大像素点数、更多参量数据的应用场合。
1. 专业性强
⑴ 支持Modbus协议,便捷适配Modbus工业装备/DCS工业系统/情形数采仪等。与古板应用系统比照,节约1台工业盘算机, 免去重大的二次开发;
⑵ 板载网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息, 适用种种工业现场;
⑶ Modbus控制器支持主机或从机两种系统接入模式,支持Modbus协议的0x03、0x04、0x06和0x10功效码。
主机模式体现控制器为主机,自动去获取装备数据;
从机模式体现控制器为从机,被动吸收Modbus装备传输的数据;
⑷ 参量数据限制
Modbus控制器RS485串口支持≤20个装备,Modbus控制器网口支持装备数目不限;
BX-6X系列产品支持参量数据≤256个,BX-Y1M支持参量数据不限;
⑸ 串口波特率
BX-6X系列产品支持串口波特率:9600、57600,BX-Y1M支持更多串口波特率;
⑹ 数据类型和数据运算
数据类型支持ABCD / DCBA / BADC / CDAB四种解码顺序的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。
数据运算支持 +、-、×、÷、%、1/n、a2、、等常用运算公式。
⑺ 初始化设置
凭证需要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式,凭证Modbus装备输入响应的ID、IP、端口、功效码、寄存器起始地点、超时时间、时间距离、数据类型、数据崎岖位顺序等。
⑻ 数据的显示样式
使用Ledshow软件完成参量数据在LED屏幕上显示样式的排版设计。这个版块的人性化设计和用户操作体验,我们将会进一步开发和提升。
2. 接口富厚,工艺优异
⑴ 板载全通讯接口:100M网口+RS485/RS232+USB+WiFi接口;
⑵ 板载种种通例传感器接口和RS485情形传感器接口、继电器开关、节目选择接口;
⑶ 全系列涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑷ 全系列接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;
3. 多重工业级品控包管,性能稳固
⑴ -40℃~80℃情形温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时一直电,≤0.3%故障率;
⑷ IP群组设置,MAC冲突检测;
⑸ 涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑹ 隔离网络无效数据,顺应忙碌重大网络,通讯更稳固。
手艺参数 | |
---|---|
产品状态 | 新版2020年10月投放市场,批量现货供应 |
控制点数 |
单色/双色/三色32K点;宽度≤512 |
显示模式 | 单色 512*64 |
存储容量 | 4MByte |
节目数目 | 支持128个节目。特殊需求可定制扩展 |
区域数目 | 支持24个区域。特殊需求可定制扩展 |
区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区 |
边框显示 | 节目炫彩边框、区域炫彩边框 |
时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
显示效果 | |
---|---|
移动平滑性 | 文字左移不错列,降低移动速率画面不颤抖,长屏左移亮度不损失; |
画面稳固性 | 支持画面移动速率恣意调理; 刷新率高,画面稳固; |
最佳视效带载宽度 | 在最大宽度下均能包管最佳视效 |
模组兼容性 | |
---|---|
适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片 |
行译码IC | 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/32扫描之间的恣意扫描类型 |
模组空点 | 支持恣意空点 |

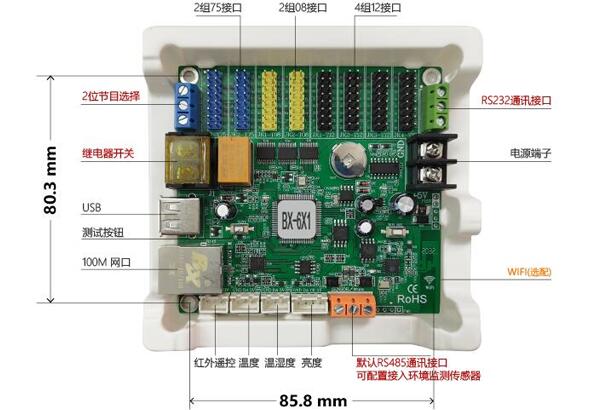

板载接口 | |
---|---|
显示接口 | 2组T75+2组T8+4组T12 |
通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口 |
传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485情形传感器接口、红外?赝方涌 |
节目选择接口 | 标配2位节目选择接口,支持外部信号控制4个节目切换播放;可通过IO管脚设置知足更多节目切换需求 |
远程开关接口 | 板载继电器开关,支持远程开关屏幕电源 |
主要功效 | |
---|---|
通讯功效 |
支持局域网和互联网通讯,支持RS232和RS485串行通讯; 支持U盘下载,U盘延伸线≤7.5m稳固传输 板载网口和RS485串口均支持Modbus通讯协议。支持各通讯口同时发送信息,适用种种工业现场 |
网络自检 | IP在线设置和群组设置,MAC冲突和IP冲突自动检测 |
节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
节目播放控制 |
支持节目顺序播放、节目准时播放 标配2位节目选择接口,支持外部信号控制4个节目切换播放 |
继电器开关 | 板载继电器开关,支持软件下令开关和准时自动开关屏幕 |
亮度调解功效 | 16级亮度调解,支持三种亮度调解模式:手动调亮、分时段自动调亮和情形自顺应调亮 |
?仄鞴π | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
通例传感器 | 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入 |
天气预告功效 | 支持海内外洋天气预告,外洋凌驾21000个都会,海内支持到所有县区 |
信息动态刷新 |
支持24个动态区域,特殊需求可定制扩展 |
屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
系统升级和维护 | |
---|---|
固件升级功效 | 支持底层软件在线升级,极大利便了系统开发、维护和功效升级,
为客户有用节约本钱,降低项目危害; |
电气参数 |
|
---|---|
事情电压 |
5V(3.5V~5.5V宽事情电压) 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
额定功率 | ≤2W |
情形顺应性 |
|
---|---|
情形温度 |
情形温度-40℃~80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时一直电,故障率≤0.3% |
结构防护 | 精制塑壳托架,知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置; |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾。 |
