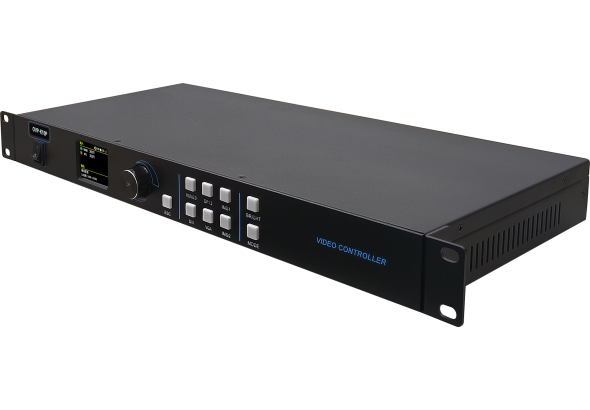

OVP-K10P面向大型旅馆、高端聚会、酒吧KTV等应用领域 ，支持2画面显示和恣意结构。支持4Kx2K@60Hz图像处置惩罚和拼接。装备集成10千兆网口大发送 ，支持4K点对点输出 ，支持LED显示屏的远程维护。
最大带载655万像素 ，宽度≤8192 ，高度≤3840 ；

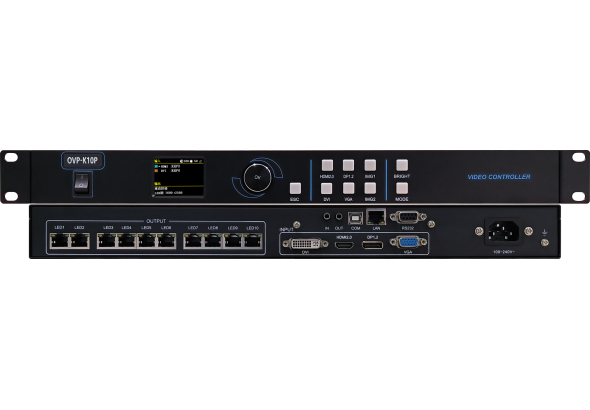

输入接口：DP1.2*1、HDMI2.0*1、DVI*1、VGA*1 ，支持2路4Kx2K@60Hz ；
标配2.0"液晶屏 ，支持多语言菜单界面（中文、英文、俄文、越南语）;
标配RS232控制接口 ，可接入中控装备 ；
1U机箱 ，重量≤3.7KG。
订单热线：
0512-36912677/88/99
OVP-KP功效特征
支持4K×2K@60Hz点对点输出 ；（支持标准区分率和部分自界说区分率 ，宽度≤3840 ，高度≤2160）
标配RS232中控接口 ， 标配音频输入输出接口 ；
支持多语言菜单界面（中文、英文、俄文、越南语） ；
支持租赁屏的智能调屏和事情计时。
支持输入视频源准时切换 ；
支持装备输出信号的开启和关闭 ；
支持自界说区分率 ；
支持对输入视频源画面举行截取、局部显示 ；
支持输入自顺应信号源区分率 ；
支持输出自顺应显示屏参数设置 ；
支持输入和输出信号热备份 ；
可预存16种用户模式供用户快速挪用 ；
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级。
-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电 ，超强抗浪涌攻击能力 ，更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验 ，经由清静测试和电磁兼容性测试 ，获得CQC认证证书 ；
OVP产品通过欧盟强制性产品认证试验 ，经由清静测试和电磁兼容性测试 ，获得CE认证证书 ；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测 ；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测。
| 视频输入源 | ||
|---|---|---|
| DVI×1 | VESA标准：1920×1080@60Hz向下兼容 ，支持3840×2160@30Hz | |
| HDMI2.0×1 | VESA标准：3840x2160@60Hz向下兼容 ，HDMI 2.0 | |
| VGA×1 | VESA标准：1600×1200@75Hz向下兼容 | |
| DP×1 | VESA 标准：3840×2160@60Hz向下兼容 ，DP1.2 | |
| 视频输出端口 | ||
|---|---|---|
| NET×10 |
10千兆网口输出 ，通过网线毗连LED显示屏 ，直连吸收卡 ； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| RS232 | 中控接口 | |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ， 为客户有用节约本钱 ，降低项目危害 |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯 ，支持局域网通讯和IP地点设置 ，标配RS232中控接口 完成OVP视频装备的相关参数设置和功效设置 ，完成对LED显示屏的参数设置 |
| 妄想使命 | 支持输入视频源准时切换 |
| 租赁屏功效 | 支持租赁屏的智能调屏和事情计时 |
| 多语言界面 | 液晶菜单支持中文、英文、俄文、越南语共4种语言界面 |
| 开机LOGO | 支持默认、自界说和无LOGO三种选项 |
| 智能设置 | 支持凭证LED显示屏区分率自动完成装备参数适配 |
| 多画面功效 | 支持双画面显示 |
| 图像镜像功效 |
支持水平镜像、笔直镜像、水平笔直镜像 |
| 画面截取功效 | 支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持4K×2K@60Hz点对点输出 ，支持标准区分率和部分自界说区分率？矶≤3840 ，高度≤2160 注重：使用4K点对点输出功效时 ，请选择较高设置的显卡和电脑！ |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、DVI、DP自界说输入区分率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果 ，用户亦可自界说色温 |
| 画质调理 | 预设明亮/柔和2种画质模式 |
| 用户模式 | 支持预存8个用户模式 ，支持便捷的场景切换 |
| 热备份功效 |
支持输入和输出画面热备份功效 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 按键锁 | 支持对装备面板设置按键锁定和按键解锁状态 ，避免误操作 |
| 工程锁 | 支持对装备设置工程锁 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方法 | 液晶菜单、面板按键、BxSetPro调试软件 |
| 液晶屏 | 2.0”彩色液晶屏 ，区分率320×240 |
| 装箱配件 |
3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1, HDMI2.0软线1.5M*2, HDMI-DVI转讨论*1 |
| 机箱 | 金刚黑 铝面板 1U标准工业机箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 重量 | ≤3.7KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口举行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP装备的USB口、HDMI接口、DVI接口、VGA接口举行静电放电抗扰度检测。 试验品级4级 ，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口和网口举行浪涌攻击检测。 试验品级4级 ，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
OVP K系列 规格书
版本号：20240301 |
988 | |||
|
OVP-KP快速指南-中英
版本号：20240620 |
235 | |||
|
OVP-K 高清图片
版本号：20240226 |
550 | |||
|
2024产品选型表
版本号：20240408 |
757 |
